j9九游会-真人游戏第一品牌为什么28nm光刻机哪怕上“众曝”也做不到7nm？（中）
然则从350nm时间早先，也便是8英寸工艺起步点，大约是快要30年前，标识性事项便是当年IBM砸了10亿美金的东菲什基尔8英寸线年前后，处境有改观了。
纵观史书，正在远古的6英寸年代，也就500nm线宽时间，当时工艺节点，半间距，以及栅极长度都相似，你用啥都相似，以至行业风俗是用half pitch来界说工艺节点名称。

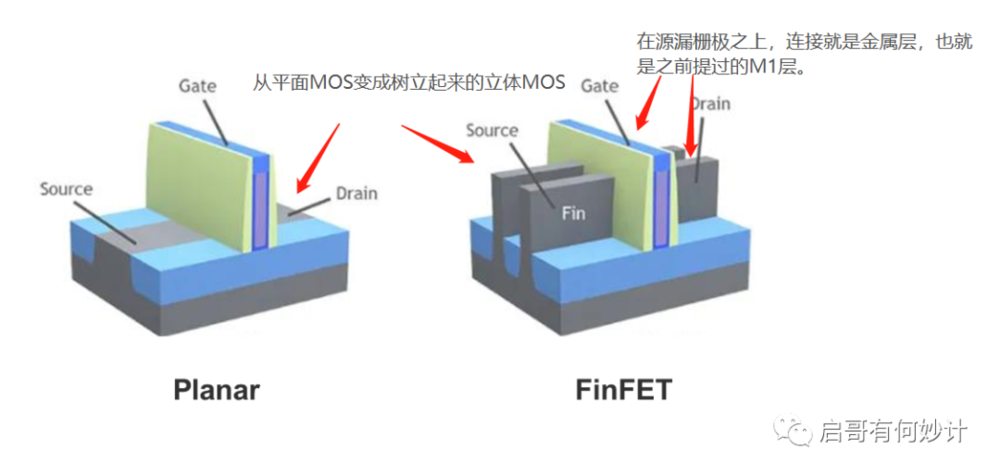

到了22nm以下的FinFET时间，由于布局改观金属线宽度不再等同于沟道宽度，然则MOS管从平面造成每个竖起来的，但照样必要3根金属线分离贯穿源极，漏极，栅极来传达信号和供能，因此密度最高间距最小数值的，反而造成第一次互联的金属层了。金属层密度必然水平上代外了晶体管密度，因此正在FinFET布局下最小间距就造成金属层，而光刻机正在金属层能最小做到众少pitch，就根基代外了全部芯片的密度。
正在22nm时间之后，各样制程变得目炫纷乱，都造成玩文字逛戏。除了英特尔以外的厂家，比方三星，台积电，都挖空情绪正在等效工艺节点定名上做作品，从而正在定名上告终对英特尔的“各样超越”。
道理便是上文提到的，取决于芯片内部最大密度晶体管密度数，从沟道长度造成了最小金属层间距，是以又回到half pitch来界说芯片了◆。
现实上，台积电的工艺节点改观造成90，65/55，40，28，20，16，10，N7，N5，N3◆○。55nm工艺对照格外，首要是给eFLASH用的，到现正在为止还正在用，也有局限CIS工艺用这个j9九游会，另有蓝牙。

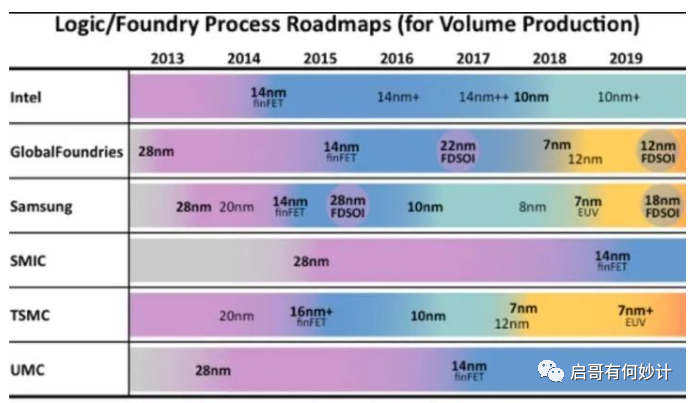

这是英特尔的工艺途径，然则由于英特尔首要做CPU，其它一家埋头于前辈工艺的台积电，是干逻辑代工的，工艺略有分别，因此中心台积电有跳代的处境展示○○。
接下来咱们进入更深的方针琢磨。晶体管巨细的现实参数一共有众少个，工程师们是若何界说它们的？
我给民众总结一下：正在平面MOS时间，也就28nm以上工艺，half pitch代外channel length，也便是沟道间隔；然则正在FinFET时间，也便是22nm以下工艺，half pitch的现实物理意旨，是造成第一层最小金属之间间距的一半。
回到用金属层最小间距的14nm年代后j9九游会-真人游戏第一品牌，咱们展现用栅极间隔和最小金属互联间隔，两个尺寸可能围起来造成一个方框，用来权衡一个晶体管的面积。当然，现实上这不是统统绝对，然则从某种意旨上来讲，方框面积越小j9九游会-真人游戏第一品牌为什么28nm，晶体管密度就越高。
正在现实晶体管中，沟道宽度（channel length ）和MOS管体积亲昵联系，沟道越小密度越高，又由于金属层贯穿沟道，根基每根金属线宽度等于沟道宽度，因此最小金属间距等于每个MOS管间距j9九游会 - 真人游戏第一品牌为什么28nm光刻机哪怕上“众曝”也做不到7nm？（中），，也便是CD（critical dimension），特质尺寸。
第四个题目众曝工艺/SAQP四曝工艺的细致图解得下次再讲，首要是我固然了解，然则我得找个会搞PS的人助我做图，我我方实验手绘了一下实正在是太丑了……还得找专业的人来干这活，有正在杭州的PS大神，记得喊我一下，我请你喝茅台咖啡，助我弄一下图○○。
接上一篇实质《为什么28nm光刻机哪怕上“众曝”，也做不到7nm？（上）》，前两个题目：28nm光刻机是什么，若何界说○○？和决意光刻机的最小精度有哪些要素，什么叫套刻精度？联系的实质仍旧都讲过了，即日早先聊第三个题目：晶体管的现实参数的界说和物理意旨，以及联系的常识。
然则追溯史书咱们可能展现，除了gate length以外，权衡晶体管巨细另有其它一个首要目标，叫half pitch，也便是半间距。

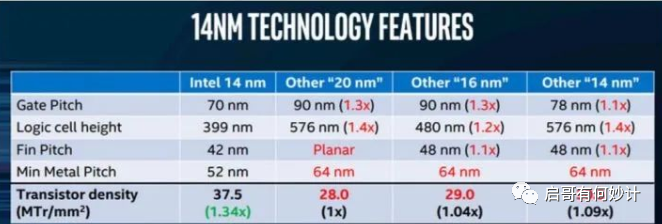

上图也可能看出，只管英特尔正在定名上没有胜出，然则现实各项目标都是优于竞赛敌手的。
这种错杂的处境陆续了很长一段期间，惹得英特尔的工艺框架和集成总监Mark同志发飙，质疑其他家所谓的N7/7nm工艺，真相有没有自家10nm工艺如此栅极间隔是54nm这么小的线宽◆○。

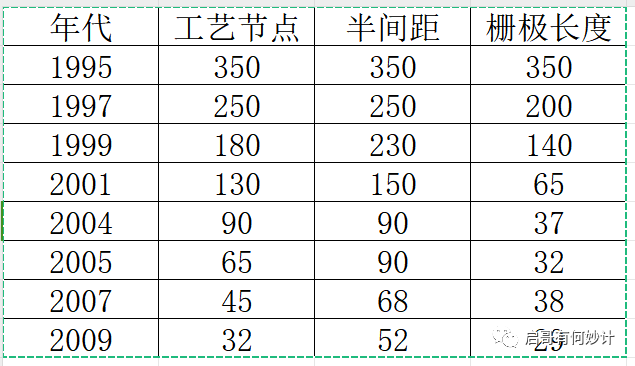

正在此之间，栅长gate length和半间距half pitch都是同步缩小，同时晶体管密度按比例推广，因此当时的工艺节点不管是界说gate length照样half pitch都相似，然则正在此之后，两者不再同步○◆。
栅极上加电压后，两个N型掺杂区域之间会酿成导通区域，导通处境下晶体管就能被代外为1，不加电压后闭断就可能流露成0，有了0和1就构成了阴谋机阴谋道理的实质——二进制道理○。
现实上权衡晶体管巨细，实在有两个目标，栅长gate length和半间距half pitch。正在350nm到28nm之间，业内定下来，从来通用栅长gate length来指代工艺节点，直到14nm早先由于处境又有了宏大的改观j9九游会 - 真人游戏第一品牌为什么28nm光刻机哪怕上“众曝”也做不到7nm？（中）。，又回到用半间距half pitch来标称工艺节点○。
我信托当真看完我长文的读者，现正在也解析过来，所谓的“几nm”，只是代外某种特定尺寸本领的贸易名称，并不指代现实的栅极长度或者半间距长度○。
这么众年来，摩尔定律从来正在挺进，晶体管正在延续微缩，也便是说栅极间隔正在延续被拉近，而且以每一代0.7x的速率正在减小，两代便是0.7*0.7=0.49j9九游会 - 真人游戏第一品牌，恰巧便是一半0.5控制。
我也是从那时间早先，毕竟彻底解析过来，即日性有机缘给民众完全科普，等效工艺这个讯息含量宏大，且丰富◆○、最容易误会、最有争议的集成电途工艺观点。
等我这几篇科普长文都敲完之后，我到时间出一篇完全的精简版，把全部常识点和实质整顿一遍，做到一胀作气，尤其简单普遍人进修半导体行业常识。
这个长度间隔是集成电途所谓的集成度的标识，也是集成电途工艺本领水准的标识，是以它有时间也被称为闭节尺寸或者特质尺寸——CD（critical dimension的缩写）○。
由于正在光刻胶工艺上，也有正负胶之分（正负胶，像石碑的阴刻或者阳刻），一个pitch，便是一次光照的明暗改观，半个便是亮或暗。遵从正胶或者负胶的分别，都可能代外最小线宽或者最小特质尺寸，因此会叫半间距。
因此就有了摩尔定律：每隔18个月，同面积下晶体管数目翻倍光刻机哪怕上“众曝”也做不到7nm？（中），然则价钱褂讪。
也清晰从28nm早先，所谓的工艺节点和现实晶体管的gate length的巨细仍旧不是逐一对应，而是等效相干。
台积电体例里，20-10-5nm，是一组研发斥地的，而14-7-3是其它一组研发斥地的，搞了两组人，分离正在两个本领途径nm那组难产，没过众久7nm那组就起来了，两者相差一年都不到，客户没何如用上10nm，就纷纷直接转去用7nm工艺了。现实上，台积电的10nm就没啥客户来流过片。

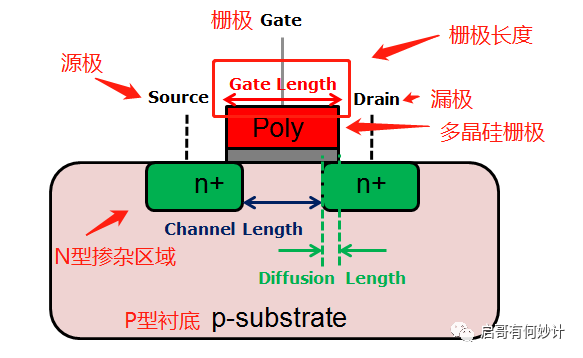

之因此会用gate length栅极长度，现实上由于这个间隔是source到drain的间隔，也便是晶体管源极到漏极之间的间隔。
前文提到过，过去平常用gate length栅极间隔这个来界说，然则到现正在造成half pitch半间距来界说。
为什么会如此？闭于half pitch的现实物理意旨，我斟酌了镇群大佬河哥，河哥给了一个很丰富的回答，我整顿一下大致是如此的：
上一篇仍旧举例了28nm的现实gate length从40nm-31nm有好几个版本，信托民众都仍旧了解了。
当时他还公布了一篇名为《让咱们清算半导体工艺定名的错杂》的作品。正在这篇作品中，Mark直指业界正在半导体工艺定名上的错杂形态，并给出了一个权衡半导体工艺秤谌的公式，方针直指当时三星和台积电的老六行动。
以至另有格罗方德当年22nm的FD-SOI=14nm这种尤其奇特的了解◆○。
